WideSCAN™：引领生产系统迈向智能化的机器视觉扫描线

在追求极致效率与卓越品质的现代工业生产中，机器视觉技术扮演着至关重要的角色。Image Access推出的WideSCAN™扫描线，正是为满足工业生产线、单次通过打印机等定制化系统的高速、高精度扫描及检测需求而生。它将尖端的机器视觉技术与无缝集成设计融为一体，为质量保证、图像采集和印刷校准等关键环节带来了革命性的提升。

核心优势：

• 尺寸与传感器灵活选择： WideSCAN 提供从12英寸（约305mm）到120英寸（约3050mm）的宽幅扫描能力，并可根据具体应用需求选择CIS或CCD传感器技术，实现高度定制化。
• 极简集成，即插即用： 告别复杂的系统配置。WideSCAN 的设计理念是“即插即用”，无需额外的帧采集卡或外部控制器，直接连接即可工作，大大缩短了部署时间并降低了集成难度。
• 高品质、多光谱照明： 内置高品质LED照明，提供均匀、无眩光的照射，显色指数（CRI）高达95以上，确保色彩的真实还原。更重要的是，可选配UV（365nm）和IR（850nm）光源，为材料分析、表面检测等特殊应用提供强大的支持。
• Scan2Net®网络连接： 采用Image Access独有的Scan2Net®技术，所有WideSCAN产品均支持网络连接。通过标准的Gigabit Ethernet接口，实现平台独立性，易于与现有网络基础设施集成，并支持基于Web的远程控制和配置。
• 坚固耐用的工业级设计： WideSCAN 采用IP54防护等级的密封、防尘外壳，能够承受严苛的生产环境，支持24/7全天候连续运行。其紧凑的结构和无风扇被动散热设计，确保在高达40°C（100°F）的环境温度下仍能保持稳定性能。
• 经济高效的定价策略： WideSCAN 提供极具竞争力的价格，每英寸起价仅需100欧元，让高端机器视觉技术触手可及。

从碎片化到一体化：WideSCAN 的集成优势

传统的机器视觉系统往往需要整合来自不同供应商的多个组件，每个组件都有其独特的接口、配置要求和支持链，这无疑增加了集成的复杂性和潜在的故障点。WideSCAN™ 彻底改变了这一局面。所有关键组件——包括CIS/CCD相机、照明系统和必要的控制接口——均由Image Access提供，并经过精心设计，确保彼此间的完美协同工作。用户只需专注于配置和集成，即可获得一个高效、可靠的整体解决方案，实现更快的部署和更少的麻烦。

传统机器视觉架构

相机 (Vendor 1) + 照明 (Vendor 2) + 帧采集卡 (Vendor 3) + PC + 图像软件 (Vendor 4)
集成与配置由第三方完成，客户承担复杂性。

WideSCAN™ 机器视觉架构

相机、照明、帧采集 (集成于Image Access) + PC + 图像软件 (Image Access)
集成与配置由客户主导，简化流程。

精准扫描，洞悉细节

WideSCAN 的扫描焦点位于保护玻璃上方11mm（CIS）或26mm（CCD），为大多数应用提供了足够的空间。其卓越的3D表面检测模式，能够捕捉物体表面的纹理和高度变化，这对于印刷品缺陷检测、压花控制以及材料分析等应用至关重要，可在一次扫描中完成高层次的质量控制。

Scan2Net®：连接未来的网络语言

Scan2Net®技术是驱动所有WideSCAN产品的核心。它摒弃了传统的专用硬件接口，转而采用标准的以太网连接和基于Web的控制方式。这种方式不仅简化了连接，而且速度更快，全球兼容性更强。它真正实现了“用网络的语言与设备对话”，让集成和远程管理变得前所未有的便捷。

技术对比：

• 传统接口： Camera Link, Camera Link HS, CoaXPress (CXP), MIPI CSI, USB3 Vision, GigE Vision, 10GigE Vision, PCI Express (PCIe) – 带来不必要的复杂层级。
• Scan2Net® 接口： 最高10GB以太网, TCP/IP, Internet标准, Web服务器, 浏览器界面, 网络LAN, WLAN, Wireless – 简洁、高效、通用。

精确照明，成就非凡结果

WideSCAN 系统采用高品质的白光LED照明，其显色指数（CRI）超过95，能够真实地再现物体色彩。均匀、无眩光的照明条件，即使在复杂环境中也能保证稳定的性能，是颜色测量和检测工作的理想选择。而UV和IR照明选项的加入，则将WideSCAN的能力延伸至可见光谱之外，支持从材料区分、表面检测到荧光成像的广泛分析应用。

满足多样化的系统尺寸与扫描需求

WideSCAN 提供多种配置以适应不同的应用场景：

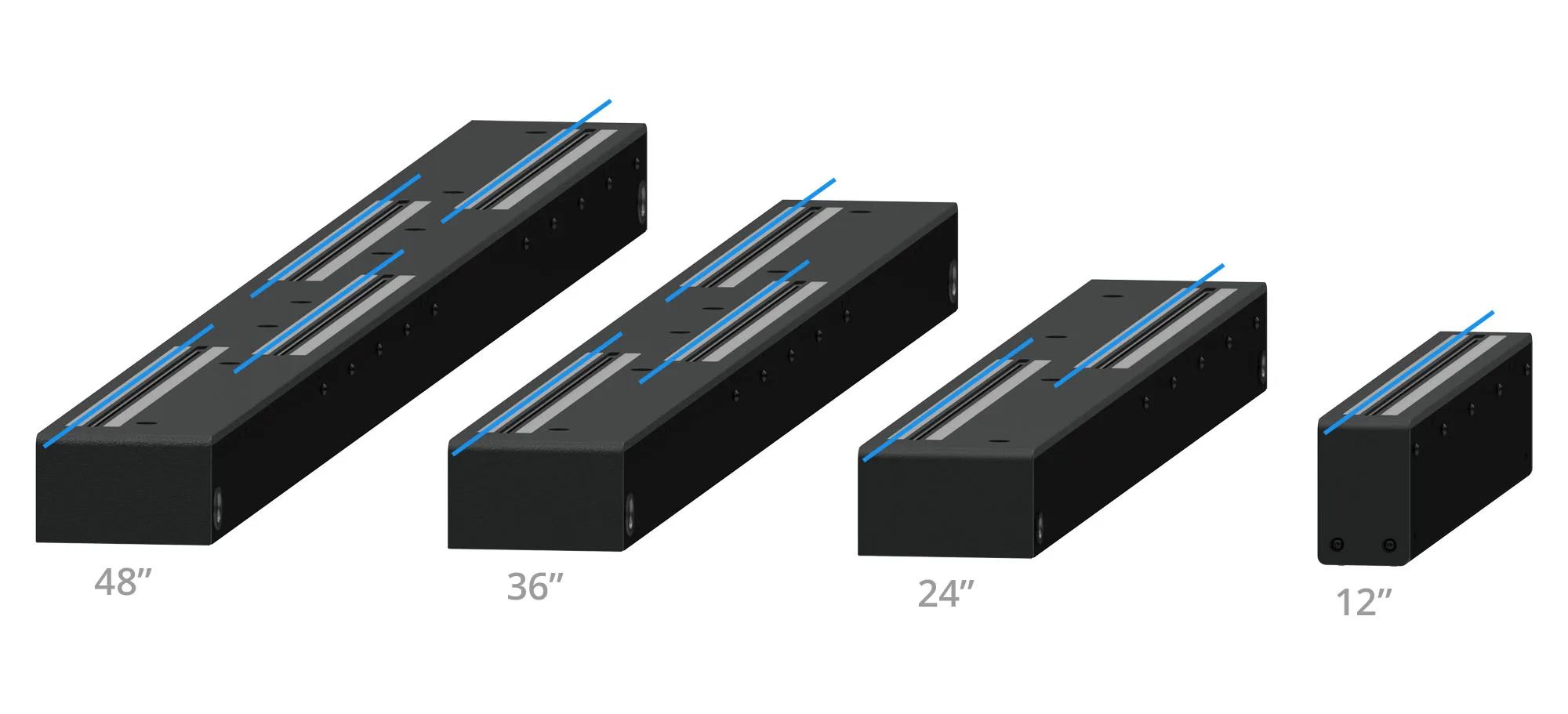

CIS 扫描线 (单体)

• 扫描宽度： 305 mm (12″) 至 1220 mm (48″)
• 传感器对准： 远心镜头，确保1:1成像，适合测量任务
• 焦点： 距离保护玻璃 11 mm
• 照明： 白光LED (CRI >95)
• 速度： 最高 1500 mm/s (灰度), 500 mm/s (彩色)
• 3D扫描： 支持表面纹理捕捉
• 外壳： 紧凑 (80 mm × 55 mm)，3 mm铝合金型材，IP54防尘，被动散热，支持最高40°C运行

模块化 CIS 线阵扫描模块

• 扫描宽度： 1525 mm (60″) 至 3050 mm (120″)，以305 mm步进
• 传感器对准： 远心镜头，确保1:1成像
• 焦点： 距离保护玻璃 11 mm
• 照明： 白光LED (CRI >95)
• 速度： 最高 750 mm/s (灰度), 250 mm/s (彩色)
• 3D扫描： 支持表面纹理捕捉
• 外壳： 紧凑 (180 mm × 110 mm)，IP54防尘，被动散热，支持最高40°C运行

CCD 相机盒

• 扫描宽度： 305 mm (12″) 至 1220 mm (48″)
• 焦深： 最高 5 mm
• 焦点： 距离保护玻璃 26 mm
• 照明： 白光LED (CRI >95)
• 速度： 最高 500 mm/s (彩色)，取决于分辨率 (300–600 dpi)
• 3D扫描： 支持表面纹理捕捉
• 外壳： 200 mm x 160 mm，IP54防尘，被动散热，支持最高40°C运行

多光谱相机盒 (CCD)

• 扫描宽度： 305 mm (12″)
• 焦深： 最高 5 mm
• 焦点： 距离保护玻璃 26 mm
• 照明： 白光LED (CRI >95) + UVA (365 nm) + IR (850 nm)
• 速度： 最高 500 mm/s (彩色)，取决于分辨率和波长
• 3D扫描： 支持表面纹理捕捉
• 外壳： 200 mm x 160 mm，IP54防尘，被动散热，支持最高40°C运行

灵活选择控制器，匹配您的系统

WideSCAN 系统不依赖于固定的控制器。您可以根据扫描宽度、性能需求或网络基础设施，选择最适合您特定需求的Scan2Net®电脑。对于宽度超过60英寸的系统，需要选用高性能型号；较小系统则两种型号均可选择。

S2N-ITXPC-A (标准型号)

• Intel 四核 i3 Gen 8 CPU
• 240 GB SSD, 16GB RAM
• 1 Gigabit TCP/IP 网络接口
• 价格：约 2000 欧元

请注意：具体参数和价格请以官方最新规格为准。

适用场景：

• 工业自动化生产线上的在线质量检测（如印刷品、包装、纺织品、电子元件等）。
• 高精度图像采集与存档。
• 印刷行业中的色彩校准、印刷质量监控。
• 材料分析与表面缺陷检测（包括3D纹理分析）。
• 需要宽幅、高分辨率、高速度扫描的任何自动化应用。

不适用场景 / 注意事项：

• 不适用于需要极端高分辨率（如微米级）且单个像素精度要求极高的显微成像应用。
• 在极度恶劣的环境（如强腐蚀性气体、高粉尘浓度超过IP54防护等级）下，可能需要额外的防护措施。
• 对于需要极低延迟（亚毫秒级）的实时控制应用，需评估Scan2Net®的延迟表现或考虑其他专用接口。
• 请务必根据实际应用的光照、速度和精度要求，仔细选择合适的传感器类型（CIS/CCD）、幅宽及分辨率。
