核心要点

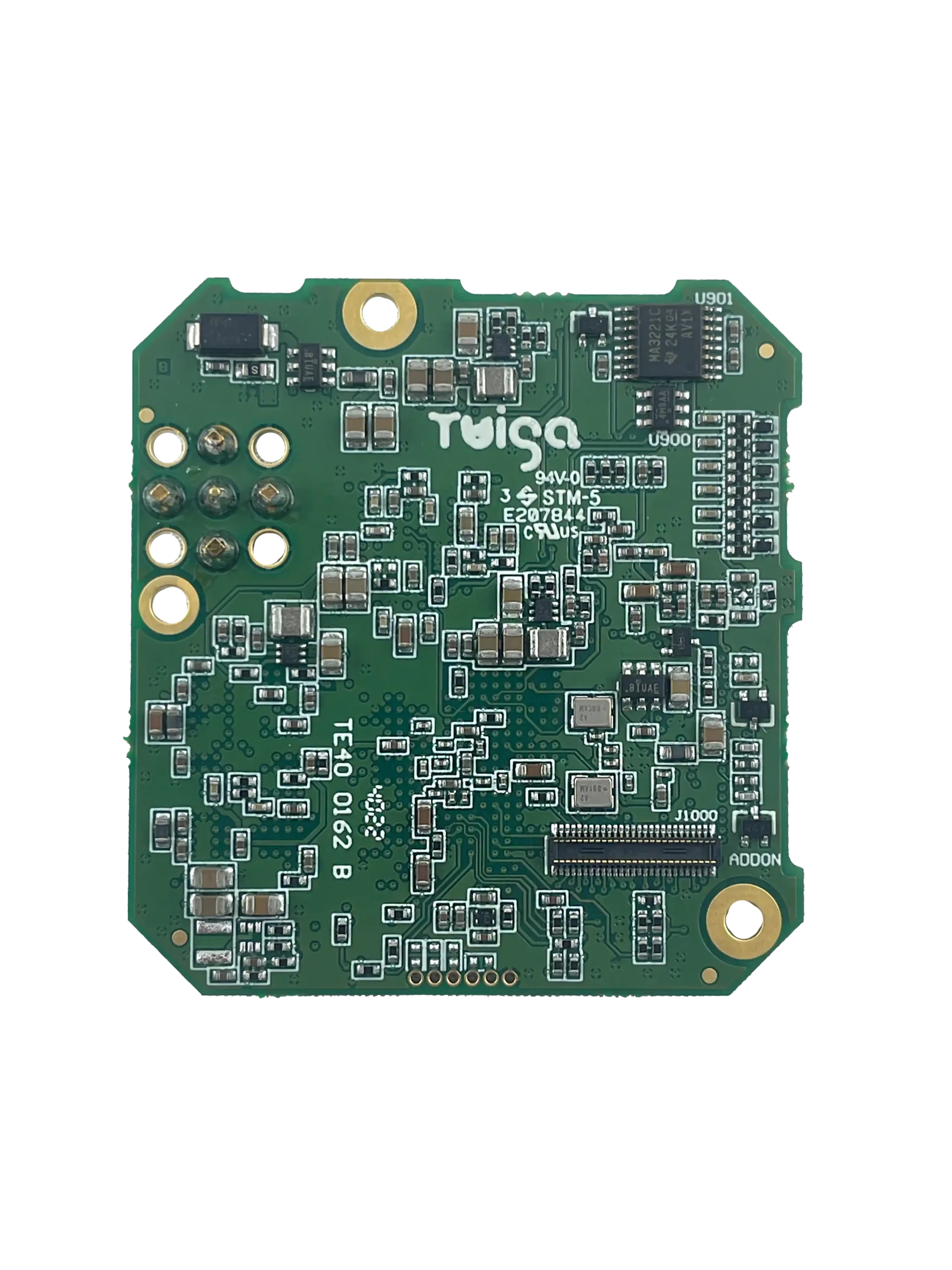

Twiga HDMI 视频接口板（型号：TV10 0032）是一款高性能的视频信号转换解决方案。它能将一体机缩放相机（Zoom Block Camera）的原生 LVDS 信号转换为 HDMI 1.3 格式，支持高达 1080p60 的无损全高清视频流，是高精度影像采集与监控系统的理想选择。
产品概述
在档案数字化与工业检测领域，高清且实时的图像传输至关重要。Twiga HDMI 接口板通过精密的电路设计，实现了从 LVDS 到 HDMI 的无缝转换。该板卡不仅保证了视频信号的完整性，还通过自动检测功能简化了集成流程，为开发者提供了极大的便利。
核心功能与技术亮点
1. 高质量视频传输
该接口板支持 HDMI 1.3 标准，能够输出未经压缩的全高清视频流。最高分辨率可达 1080p60，确保了动态影像的流畅度与静态画面的细腻度，满足专业级档案扫描的需求。
2. 智能自动检测
具备自动 LVDS 相机视频格式检测功能，能够识别并匹配相机的输出配置，减少了手动调试的复杂性。同时，用户也可以通过板载的拨码开关（DIP switches）手动配置相机输出格式。
3. 多样化的通信与输出
除了 HDMI 数字输出外，该板卡还提供分量视频（YPbPr）模拟输出。在控制方面，支持通过 UART RS232 或 TTL 电平进行 VISCA 指令通信，实现对相机的精准控制。
4. 辅助电源输出
板卡提供 5VDC, 1A 的辅助电源输出，可直接为周边设备供电，优化了系统的布线结构。
典型应用场景
- 医疗影像： 用于内窥镜或手术显微镜的高清视频实时显示。
- 工业检测： 在自动化生产线上进行高精度的零件质量检测与分析。
- 档案数字化与监控： 在高规格档案扫描仪中作为核心采集模块，确保文献影像的高保真还原。
详细技术规格
视频输出： HDMI 1.3 (Type A 接口)
相机控制： VISCA 指令（UART RS232 或 TTL）
供电要求： 7 至 12 VDC
物理尺寸： 48mm(H) x 45mm(W) x 12mm(D)
工作温度： 0°C 至 60°C
合规性： 符合 CE EMC 标准，PCB 达 UL 94 V0 防火等级
常见问题 (FAQ)
该接口板是否支持 4K 分辨率？
目前该型号 (TV10 0032) 最高支持 1080p60 全高清输出。如需更高分辨率，建议咨询我们的技术团队获取定制化方案。
如何更改相机的视频输出格式？
您可以通过板载的拨码开关手动设置，或者通过 UART 接口发送 VISCA 指令进行远程配置。
该设备是否需要额外的驱动程序？
由于输出的是标准 HDMI 信号，它可以直接连接到任何支持 HDMI 的显示器或采集卡，无需为接口板本身安装驱动。
