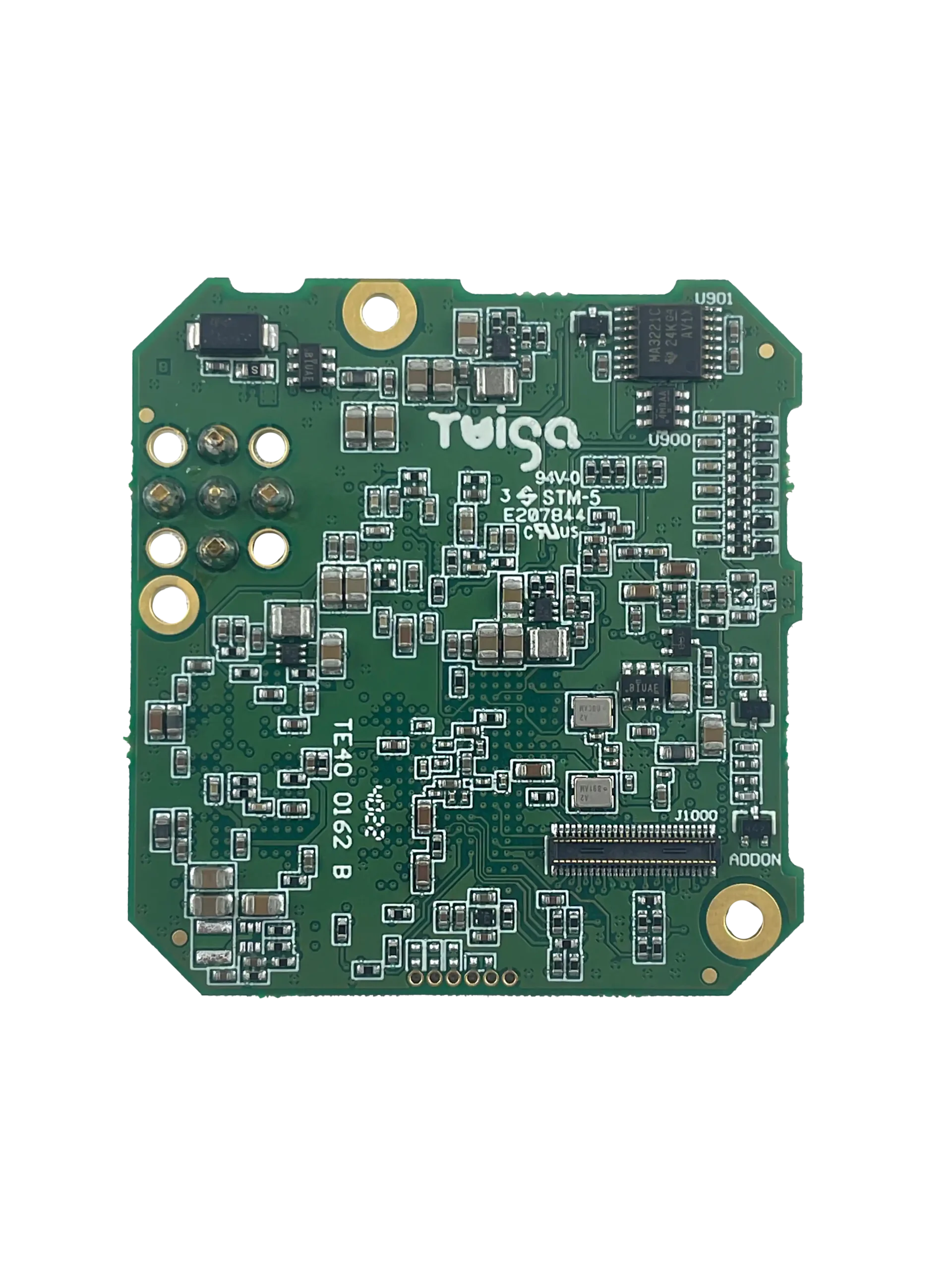

Twiga 3G-SDI Premium视频接口板：LVDS转SDI高清长距离传输解决方案

Twiga 3G-SDI Premium视频接口板：LVDS转SDI高清长距离传输解决方案

在现代高度专业化的视频应用领域，如广播电视、医疗诊断、精密监控及国防安防等，对视频信号的质量、传输距离与稳定性有着极致严苛的要求。传统的视频信号格式往往难以满足这些需求。正是在这样的背景下，Twiga 3G-SDI Premium视频接口板应运而生，它作为一款高性能的视频转换核心组件，为各类变焦模块摄像机提供了将LVDS信号高效转换为业界标准3G/HD-SDI及多种模拟视频格式的解决方案，从而实现高质量、长距离的同步视频传输。

核心功能与技术亮点

Twiga 3G-SDI Premium接口板凭借其卓越的性能和丰富的功能，成为专业视频系统集成的理想选择：

• 高清无压缩视频输出： 板卡支持高达1080p60的全高清无压缩视频流输出，符合SMPTE 424M (3G-SDI) 和HD-SDI 292M标准，确保图像细节纤毫毕现，色彩还原真实自然。
• 多格式模拟视频兼容： 除了强大的数字SDI输出，它还能同时输出多种模拟视频格式，包括复合视频（CVBS）、S-Video (Y/C) 和分量视频 (YPbPr)，满足不同显示设备和录制系统的兼容性需求。
• 智能LVDS格式检测与配置： 具备自动检测LVDS摄像机视频格式的能力，极大地简化了集成过程。同时，通过DIP开关或UART RS232/TTL通信接口，用户可以灵活配置摄像机输出视频格式，实现精细化控制。
• 灵活的视频输出格式处理： 支持多种画面比例和显示模式调整，如信箱模式 (Letter box)、挤压模式 (Squeeze) 和裁剪模式 (Crop)，以适应不同显示屏或应用场景的需求。
• 长距离稳定传输： 专为长距离高质量视频传输设计，有效克服传统模拟信号的衰减问题，确保在远距离传输后仍能保持出色的视频质量。
• 易于集成与控制： 提供UART RS232或TTL（通过DIP开关选择）通信接口，方便与主控系统进行通信、设置和固件更新，简化了系统集成难度。

技术规格一览

为了更好地理解其性能，以下是3G-SDI Premium接口板的关键技术参数：

• 数字视频输出： 3G/HD-SDI，符合SMPTE 424M, HD-SDI 292M标准。
• 模拟视频输出： PAL/NTSC制式，支持复合视频 (CVBS)、S-Video (Y/C)、分量视频 (YPbPr)。
• 数字视频输出连接器： BNC（默认），可选MCX或SMB。
• 模拟视频输出连接器： Molex。
• 摄像机控制： 通过RS232（默认）或TTL的VISCA命令，支持GPIOs。
• 电源供应： 7至12 VDC。
• 工作温度范围： 0°C 至 60°C。
• 存储温度范围： -20°C 至 60°C。
• 法规认证： CE EMC compliant, PCB符合UL 94 V0标准。
• 尺寸 (毫米)： 48(高) x 45(宽) x 13(深)。
• 重量： 15克。

适用场景

Twiga 3G-SDI Premium视频接口板凭借其高性能和多功能性，广泛应用于以下对视频质量和传输可靠性有高要求的专业领域：

• 广播电视： 用于演播室、户外直播、新闻采集等场景，确保高清视频信号的稳定传输和分发。
• 医疗影像： 在内窥镜、手术显微镜、诊断成像设备中，提供清晰、无延迟的视频输出，辅助医生进行精准操作和诊断。
• 工业监控： 用于高精度生产线检测、远程设备监控、危险环境监测等，提供可靠的实时高清视频流。
• 航空航天： 在无人机、航空摄影、飞行模拟器中，实现机载摄像机视频信号的稳定传输和记录。
• 国防安防： 用于军用侦察、边境监控、公共安全系统等，提供高清晰度、抗干扰的视频监控解决方案。

不适用场景 / 注意事项

尽管3G-SDI Premium接口板功能强大，但在特定情况下或使用时需注意：

• 非独立视频录制设备： 本产品主要功能是视频信号转换与传输，并非独立的视频录制或存储设备，需配合后端录像机或采集卡使用。
• LVDS信号源限定： 它专为将LVDS信号转换为SDI/模拟信号设计，不适用于直接处理HDMI、DisplayPort等其他数字视频输入。
• 电源适配： 需确保提供7-12 VDC的稳定电源，超出此范围可能导致设备损坏或无法正常工作。
• 环境限制： 虽然具有一定的环境适应性，但在极端温度（低于0°C或高于60°C）或高湿度、强电磁干扰环境下长时间使用，可能影响其性能和寿命，建议结合官方规格确认。
• 定制需求： 对于特殊应用场景或个性化功能需求，建议直接联系供应商进行技术咨询，以确保解决方案的匹配度。

个性化定制服务

I2S Twiga团队深知不同客户可能拥有独特的应用需求。因此，他们提供专业的定制服务，能够根据您的具体应用场景和性能要求，讨论并提出量身定制的解决方案，确保产品完美契合您的项目。

总结

Twiga 3G-SDI Premium视频接口板是连接变焦模块摄像机与专业视频系统的关键桥梁。它以其卓越的LVDS转SDI/模拟转换能力、高清无压缩输出、灵活的配置选项以及广泛的适用性，为广播、医疗、监控、航空航天及国防等领域提供了高效、可靠、高质量的视频传输解决方案。选择3G-SDI Premium，意味着选择了在严苛环境下也能稳定运行的专业级视频处理能力。
