高性能LVDS转模拟与HDMI视频接口转换卡：赋能工业视觉与专业应用

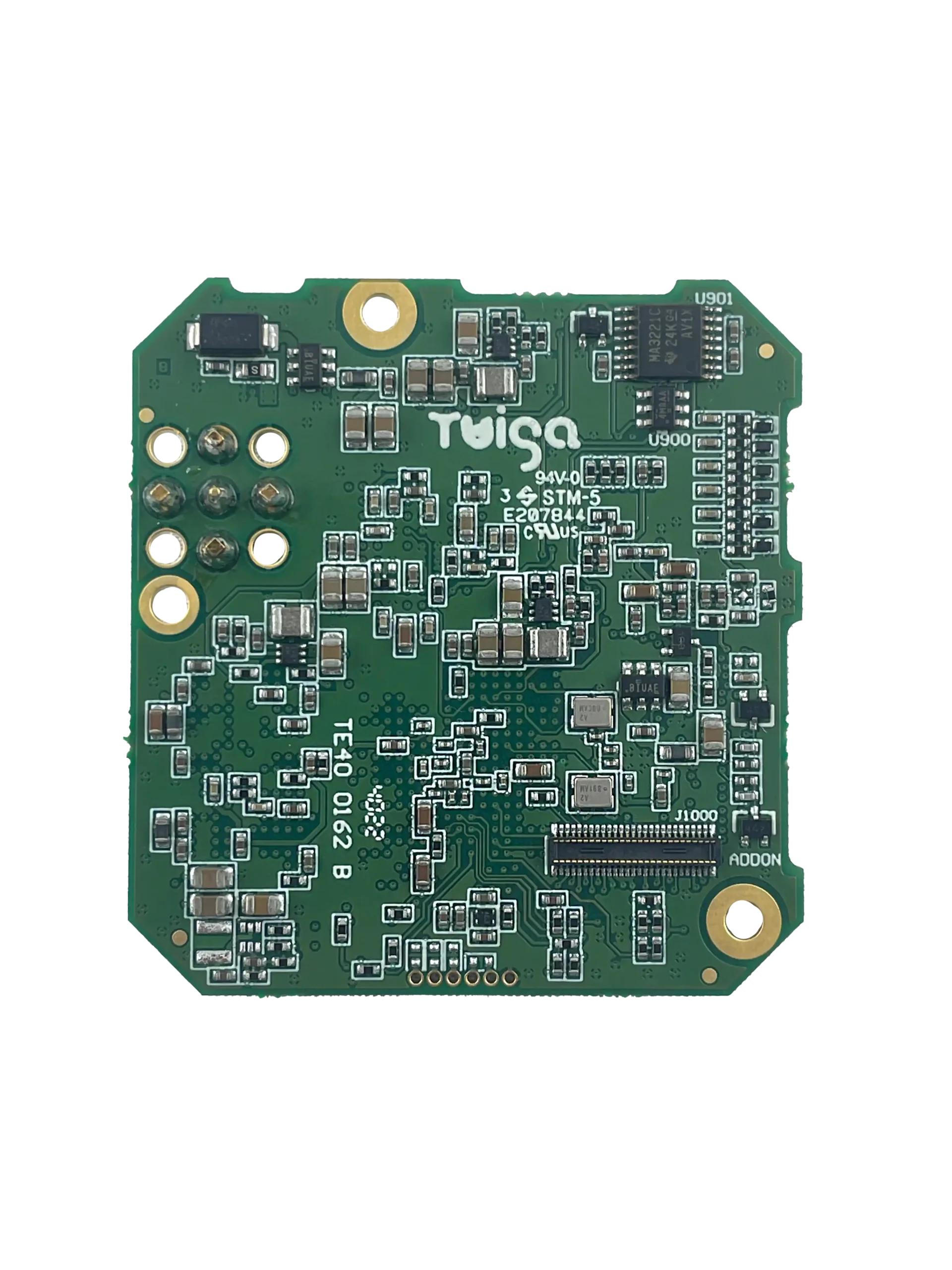

产品概述：LVDS至模拟与HDMI视频接口转换卡

在现代工业视觉、专业检测以及特种应用领域，高性能变焦摄像机已成为不可或缺的工具。然而，这些摄像机通常输出原生LVDS（低压差分信号）视频流，这在与传统显示设备或标准视频处理系统集成时，常面临兼容性挑战。针对这一痛点，我们推出了一款紧凑而强大的LVDS至模拟与HDMI视频接口转换卡，旨在弥合原生LVDS信号与广泛应用的模拟/数字视频接口之间的鸿沟。

这款模块化的转换卡能够将来自工业级变焦摄像机的LVDS视频信号，高效、高质量地转换为标准模拟视频输出（包括高清分量YPbPr、标清复合CVBS和S-Video）以及全高清HDMI数字信号。其卓越的兼容性和灵活性，使其成为无人机检测、水下成像、远程监控等多种专业应用场景的理想选择。

核心功能与技术亮点

1. 多功能视频输出，满足多样化需求

• 高清模拟输出： 提供高清分量视频（YPbPr），支持高达1080p30的分辨率，确保在需要模拟传输的场景下依然能获得清晰图像。
• 标清模拟输出： 兼容复合视频（CVBS）和S-Video（Y/C），支持PAL/NTSC制式，方便与传统标清设备对接。
• HDMI 1.3数字输出： 提供全高清HDMI数字视频输出，分辨率可达1080p60，为现代数字显示器和录制设备提供无损、高帧率的图像传输。
• 灵活的输出配置： 模拟视频输出连接器采用Molex接口，HDMI输出采用Micro-HDMI连接器，方便集成。

2. 智能兼容与灵活配置

• LVDS相机视频格式自动检测： 智能识别连接的LVDS相机视频格式，简化了设置过程。
• 多种视频格式调整： 支持Letter box、Squeeze、Crop等多种视频格式调整选项，以适应不同的显示比例和内容需求。
• 强大的通信与控制： 通过UART RS232（默认）或TTL接口进行通信，支持VISCA协议，可对连接的相机进行远程控制和参数调整。
• DIP开关配置： 提供DIP开关，方便用户快速配置相机视频格式，无需复杂软件调试。

3. 紧凑设计与工业级可靠性

• 极致紧凑与轻量化： 尺寸仅为55(长) x 41.5(宽) x 7(高)毫米，重量仅13克，便于集成到空间受限的设备中。
• 宽工作温度范围： 支持0°C至60°C的工作温度，以及-20°C至60°C的存储温度，确保在严苛环境下稳定运行。
• 工业级电源： 采用8至12 VDC宽电压供电，适应工业电源环境。
• 符合行业标准： 通过CE EMC认证，PCB符合UL 94 V0阻燃标准，保证产品安全性和可靠性。

适用场景

这款LVDS至模拟与HDMI视频接口转换卡凭借其强大的功能和可靠性，广泛适用于以下专业领域：

• 无人机检测与航拍： 将无人机搭载的高清变焦相机LVDS信号转换为标准输出，便于地面站实时监控和录制。
• 水下成像与勘探： 在水下机器人或潜水设备中，将水下相机的LVDS信号转换为易于传输和显示的格式。
• 工业自动化与机器视觉： 连接工业级变焦相机，为自动化生产线提供高质量的视频输入。
• 远程监控与安防： 提升监控系统的灵活性，兼容不同类型的显示和录制设备。
• 医疗影像设备： 在内窥镜等医疗影像系统中，实现高分辨率视频的转换与输出。

不适用场景与注意事项

• 非LVDS信号源： 本产品专为LVDS视频信号转换设计，不适用于其他类型的视频输入（如MIPI CSI、USB、IP等）。
• 特定接口要求： 尽管提供多种输出，但如果您的系统仅支持非常规或专有接口，可能需要额外的适配器。
• 定制化需求： 对于超出标准功能范围的特殊应用，建议直接联系我们的团队进行定制化咨询，以确保解决方案完全符合您的需求。
• 电源适配： 请确保提供8-12 VDC的稳定电源，以保证设备正常运行。

技术规格概览

• 视频输入： 原生LVDS信号（来自变焦摄像机）
• 模拟视频输出：
  • 高清分量（YPbPr）：720p50/60, 1080p25/30
  • 标清复合（CVBS）/ S-Video（Y/C）：PAL（带1080p25/50源）, NTSC（带1080p30/60源）
  • 连接器：Molex
• 数字视频输出：
  • HDMI：HDMI 1.3标准，最高1080p60
  • 连接器：Micro-HDMI
• 相机控制： VISCA协议，通过UART RS232（默认）或TTL，支持GPIOs
• 电源： 8至12 VDC
• 工作温度： 0°C至60°C
• 存储温度： -20°C至60°C
• 认证： CE EMC，PCB符合UL 94 V0
• 尺寸： 55(长) x 41.5(宽) x 7(高) 毫米
• 重量： 13克

定制化服务

我们深知不同应用场景对视频接口卡的需求可能存在差异。如果您有独特的应用需求或需要定制化的功能，我们的专业团队随时准备与您深入探讨，并提供量身定制的解决方案，确保产品完美契合您的项目要求。
