核心结论
CIS（接触式图像传感器）是一种集成照明、光学和光敏系统于一体的紧凑型成像模块，广泛应用于宽幅扫描仪。它通过将传感器与待扫描文档保持极短距离（约13毫米）实现1:1的图像捕获，无需复杂的缩放光学系统。CIS技术以其成本效益高、设备轻巧便携、即时启动和环保节能等特点，成为技术文档和线条图等对色彩精度要求不高但对细节锐度有高要求的理想选择。
关键要点
- CIS是集照明、光学和光敏系统于一体的紧凑型成像模块，实现1:1图像捕获。
- 与CCD相比，CIS扫描仪制造成本更低，设备更轻巧、紧凑、坚固且便携，且几乎无需校准。
- 采用LED照明，无需预热，即时启动，节能环保，且LED寿命长、无汞。
- CIS扫描图像锐度高，特别适合扫描技术文档、CAD图纸等包含精细线条和微小细节的资料。
- 其主要局限性在于色彩范围和动态范围相对较窄，不适合对色彩还原和阴影细节有严格要求的摄影或艺术作品。
- 适用于对色彩保真度要求不高，但对线条清晰度和细节捕捉要求高的专业领域，如工程、建筑和地理信息系统（GIS）。
CIS（接触式图像传感器）技术概述
CIS（Contact Image Sensor），即接触式图像传感器，是宽幅扫描仪中两种主流成像系统之一（另一种是CCD）。它是一个高度集成的模块，将照明系统、光学系统和光敏系统整合在一个紧凑的组件中。与CCD类似，CIS通过硅表面感应入射光线，其硅表面也被划分为方形单元格。然而，与CCD不同的是，CIS硅表面上每个单元格的大小与捕获的信息尺寸完全一致（例如，在600 dpi的扫描仪中，每个单元格的宽度为1/600英寸），信息以1:1的比例进行捕获。由于无需进行图像的缩小或放大处理，文档与传感器之间的距离非常短，通常约为13毫米，这也是其“接触式图像传感器”名称的由来。

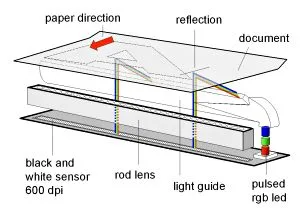

CIS的光学系统采用棒状透镜阵列，负责将文档表面的光线直接导向硅感应表面。这种短而简单的光路设计，使得高质量的CIS宽幅扫描仪在制造成本上低于同等质量的CCD扫描仪。同时，CIS设备通常更轻、更紧凑、更坚固，且更易于携带，并且几乎不需要或只需极少的校准。
LED照明：CIS的绿色动力
CIS扫描仪的照明通常由一或两组发光二极管（LED）提供，光线通过导光板投射到文档表面。每组包含红、绿、蓝三种LED。这些LED可以快速频闪以提供彩色扫描内容，也可以同时发光以实现完美对齐的黑白扫描。与需要预热时间的荧光灯管不同，LED光源无需预热，这意味着CIS宽幅扫描仪可以即开即用，并在不使用时随时关闭，极大地提高了工作效率和便利性。
LED光源不仅无需预热，还比荧光灯管消耗更少的电力，仅在扫描过程中点亮，寿命无限（无需耗材），并且非常环保——LED包含可回收组件且不含汞。这些特性使得CIS扫描仪在能效和环境友好性方面表现出色。
CIS宽幅扫描仪的核心优势
- 成本效益高： 相较于复杂的CCD光学系统，CIS的制造工艺更简单，有助于降低生产成本，从而使产品更具价格竞争力。
- 紧凑与便携： 由于光路短且组件集成度高，CIS扫描仪通常体积小、重量轻，更易于部署和移动。
- 坚固耐用： 简单的结构意味着更少的活动部件和更低的故障率，提高了设备的耐用性。
- 无需或极少校准： 1:1的成像方式和短光路简化了校准需求，降低了维护成本和操作复杂性。
- 即时启动与节能： LED光源无需预热，即开即用，且仅在扫描时耗电，显著提升了能源效率并减少了等待时间。
- 环保特性： LED光源不含汞，可回收，符合现代绿色办公理念。
- 高锐度扫描： CIS技术在捕捉精细线条和微小细节方面表现出色，图像边缘清晰锐利。
适用场景与局限性
最佳适用场景
尽管红、绿、蓝LED在色彩范围和动态范围上不如CCD大幅面扫描仪中使用的白色荧光灯管或带滤色片的白色LED，但CIS宽幅扫描仪在特定应用中表现卓越。其卓越的图像锐度使其成为扫描以下类型文档的理想选择：

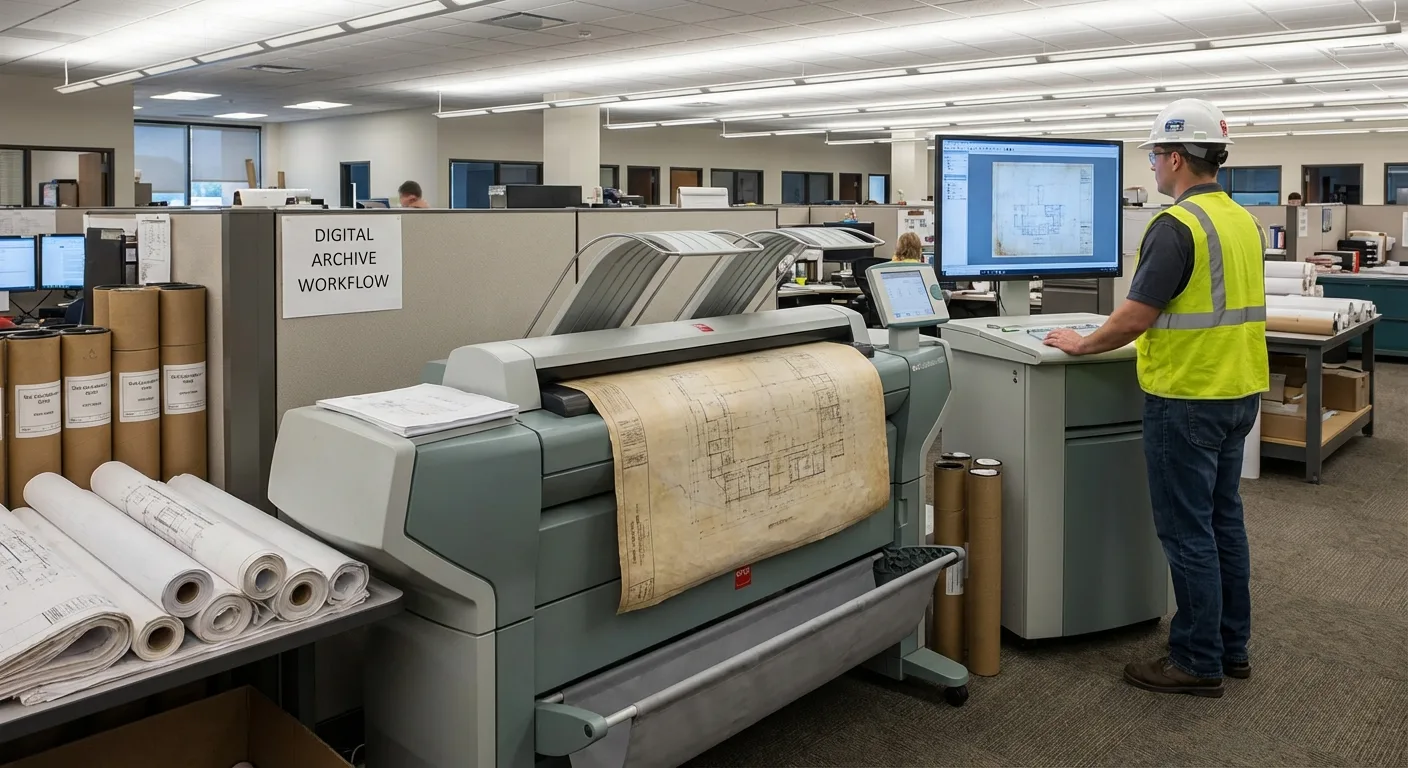

- 技术文档： 如工程图纸、建筑蓝图、机械设计图、CAD图纸等，这些文档对线条的清晰度和细节的准确性要求极高。
- 地图与GIS数据： 捕捉地图上的细小符号、等高线和文字，确保地理信息的精确呈现。

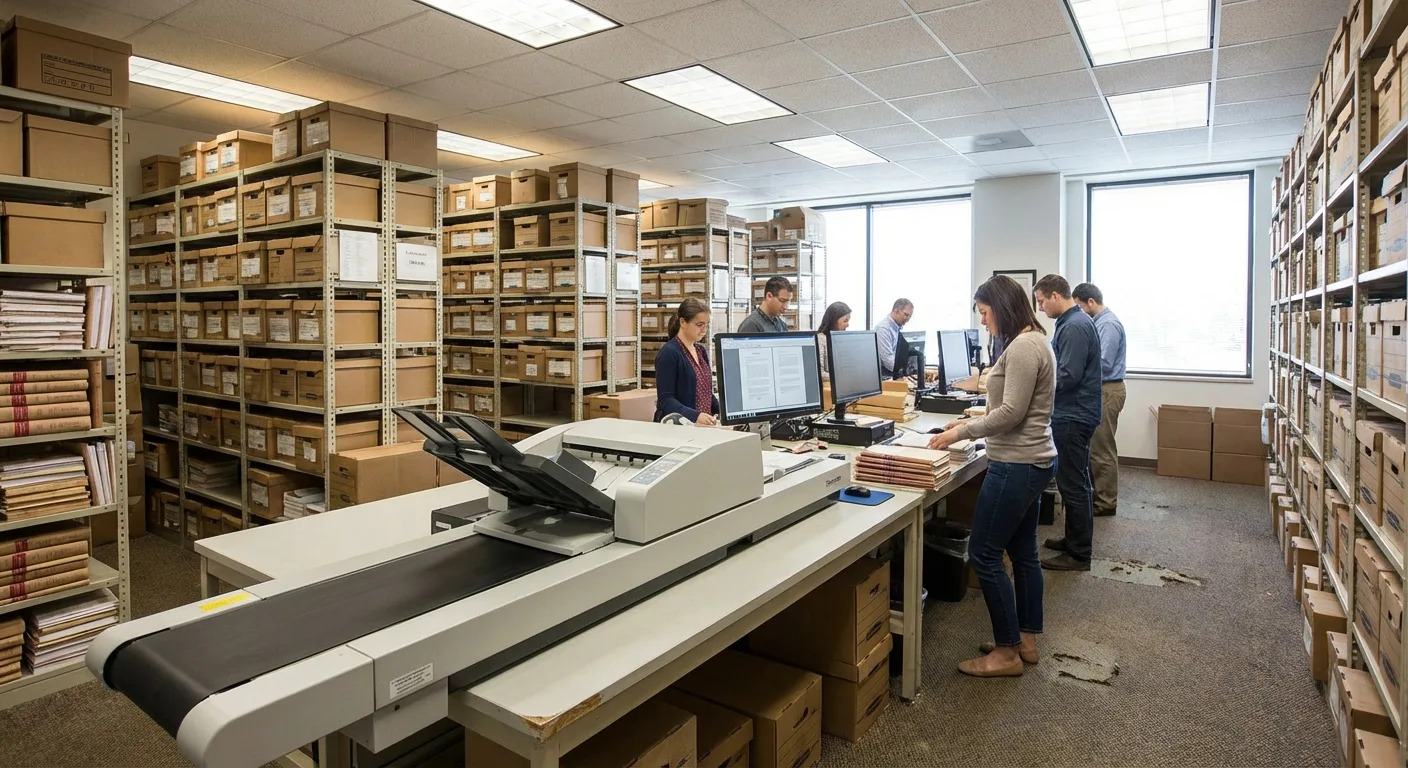

- 档案管理： 对大量历史文档进行数字化，尤其是那些以黑白或单色为主、对色彩保真度要求不高的文件。
不适用场景与注意事项
由于其色彩范围和动态范围的限制，CIS大幅面扫描仪不适合处理以下类型的材料：
- 摄影材料： 对色彩还原度、饱和度和阴影细节有严格要求的照片、海报或艺术作品。
- 高色彩保真度文档： 任何需要精确色彩匹配和丰富色阶表现的文档，例如品牌VI手册、高品质宣传册等。
- 复杂阴影细节文档： 包含大量微妙阴影和渐变效果的图像，CIS可能无法完全捕捉其细节层次。
在选择扫描仪时，用户应根据实际应用需求权衡CIS的优势和局限性。如果您的主要任务是数字化技术图纸和档案文件，且对线条锐度有高要求，那么CIS宽幅扫描仪无疑是高效且经济的选择。一些知名品牌的宽幅扫描仪，如Colortrac的特定型号，就采用了CIS成像系统，以满足专业用户的需求。
总结
CIS（接触式图像传感器）技术为宽幅扫描仪带来了诸多优势，包括更高的成本效益、便携性、即时启动、节能环保以及出色的线条锐度。它特别适用于工程、建筑、GIS和档案管理等领域中对技术文档和线条图的数字化需求。尽管在色彩表现力方面存在一定局限性，但对于那些注重细节捕捉和效率的专业用户而言，CIS无疑提供了一种高效且可靠的数字化解决方案。
常见问题解答 (FAQ)
- 问：CIS和CCD扫描仪的主要区别是什么？
答：CIS（接触式图像传感器）与CCD（电荷耦合器件）是宽幅扫描仪的两种主要成像技术。CIS的传感器与文档距离极短，实现1:1捕获，设备更紧凑、成本更低，但色彩范围和动态范围相对较窄。CCD则通过复杂的光学系统实现图像缩放，提供更宽广的色彩范围和动态范围，但设备通常更大、更重、成本更高。 - 问：CIS扫描仪适用于哪些类型的文档？
答：CIS扫描仪非常适合扫描技术文档、工程图纸、CAD图纸、建筑蓝图、地图和GIS数据等。这些文档通常包含大量精细线条和微小细节，对图像锐度要求高，而对色彩的绝对保真度要求相对较低。 - 问：为什么CIS扫描仪更环保节能？
答：CIS扫描仪采用LED作为光源，LED无需预热即可立即工作，且仅在扫描时点亮，显著降低了能耗。此外，LED寿命长久，不含汞，其组件可回收，相比传统的荧光灯管，对环境更加友好。
